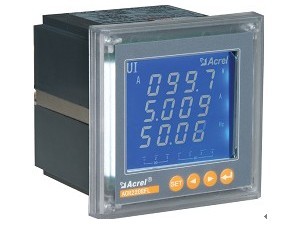

ACR120EL多功能表



　　ACR120EL多功能表是ACREL电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

　　该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

　　多功能表国外知名品牌有溯高美DIRIS A20，国内知名品牌有ACREL的ACR120E、ACR120EL、ACR220E、ACR220EL、ACR320E、ACR320EL，江苏斯菲尔PD194-E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

　　下面以ACREL的ACR120EL产品为例,介绍ACR120EL多功能网络仪表的功能及技术参数。

　　适用环境

　　工作温度：-10℃~+45℃

　　储存温度：-25℃~+70℃

　　相对湿度：≤95%不结露

　　海拔高度：≤2500m

　　电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　功能

　　可直接从电流、电压互感器接入信号;

　　可任意设定PT/CT变比;

　　仪表显示可滚动设置;

　　I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计;

　　多块仪表可设置不同地址;

　　可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);

　　LED或蓝屏背光LCD显示，可视度高;

　　方便安装，接线简单，工程量小;

　　仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;

　　四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

　　应用领域

　　能源管理系统

　　变电站自动化

　　配电网自动化

　　小区电力监控

　　工业自动化

　　智能建筑

　　智能型配电盘、开关柜

　　技术参数

　　网络

　　三相三线、三相四线

　　精度等级

　　电流、电压：0.2级，

　　功率、有功电能：0.5级，

　　频率：0.05Hz，

　　无功电能：1级

　　输入电流

　　额定值：AC1A、5A

　　过负荷： 1.2倍持续，瞬时10倍/10秒

　　功耗：<0.2VA

　　阻抗：<0.1Ω

　　输入电压

　　额定值：AC100V、400V

　　过负荷： 1.2倍持续，瞬时2倍/1秒

　　功耗：<0.2VA

　　阻抗：>200kΩ

　　工作电源

　　工作范围 AC85-270V

　　频率 50±5Hz，60±5Hz

　　功耗 <1W

　　工频耐压

　　2kV/1min交流有效值

　　开关量输入

　　2、4或8路路干接点输入，内置+5V电源

　　开关量输出

　　输出方式：2或4路继电器常开触点输出

　　触点容量：AC 250V/3A、DC 30V/3A

　　脉冲输出

　　输出方式:集电极开路的光耦脉冲，2路输出

　　脉冲常数: 10000、40000、160000 imp/kWh

　　通讯

　　RS485接口

　　MODBUS-RTU协议

　　波特率38400、19200、9600、4800可设定

　　外形及安装尺寸(mm)

　　ACR120E的面框尺寸为80mm*80mm,开孔尺寸为76mm*76mm, 安装深度为91mm。安装方式为嵌入式，固定方式为挤压式。LED显示

　　ACR120EL的面框尺寸为80mm*80mm,开孔尺寸为76mm*76mm, 安装深度为91mm。安装方式为嵌入式，固定方式为挤压式。LCD显示

　　ACR220E的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LED显示。

　　ACR220EL的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LCD显示。

　　ACR320EL的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示。

　　专利及著作权

　　ACR120EL专利：可编程智能表LCD液晶显示面板(80型)--外观专利号200730082423.3 ;一种小体积的网络电力仪表--实用新型专利号200720071534.9

　　ACR120EL著作权登记号：沪 DGY-2007-1337《ACRXXEL综合测控软件V1.0》

　　范例

　　型 号：ACR120EL

　　辅助电源：AC/DC220V

　　输入信号：380V 600A/5A 2DI/2DO

　　电 网：三相四线

　　通 讯：RS485/Modbus-RTU
