智能低压配电管理系统



　　一. 概述

　　传统的低压配电控制方式,主要是通过断路器、接触器、熔断器、控制继电器、互感器及各种模拟指针仪表(电流表、电压表、功率表、电能表)等组合成的低压开关控制柜来实现配电的控制、保护、监视等功能。这种传统的开关柜以人工直接操作为主,如要进行计算机智能管理,则需采用电量变送器及微处理器或来实现。由于大量采用电量变送器,存在成本高、接线复杂、功能简单、精度低和可靠性差等缺点。现代工业技术的发展对低压配电系统运行的可靠性及其智能化管理提出了更高的要求,而微处理器技术的广泛应用及计算机系统可靠性的大幅度提高,使智能化低压电器元件得到快速发展,智能低压电气管理系统应运而生。

　　智能化低压配电管理系统是一项集计算机技术、数据传输、控制技术、现代化设备以及管理于一身的综合信息管理系统，通过各种通信网络把众多的带有通信接口的智能表计与主计算机连接起来，由计算机进行智能化管理，实现集中数据集抄、集中处理、集中监控、集中分析和集中调度。

　　智能化低压配电管理系统与传统的配电系统相比，具有稳定性好，可靠性高，利于集中控制，能实现无人值守，组网后能降低大量费用等优点。可以预见，可通信智能电器设备将逐步取代传统的电器设备。

　　二. 系统的基本组成原理

　　智能化低压配电系统最大程度利用了数字时代的技术成果,它以现有的断路器、接触器、继电器等为控制基础,结合新型的智能电力仪表、监控模块、现场监视器件和后台监视器件、网络I/O,实现对配电主回路和各分路的电压、电流、有功功率、无功功率、功率因数、频率、电量等电参数的实时监测,对控制电器的分合进行控制和监视。同时,配合通信网络和各种完善的远程监控软件,从而实现对低压配电系统的“三遥”功能:遥测、遥信、遥脉。

　　智能化低压配电系统主要由以下几个部分组成：

　　



　　(1)监控主机。监控主机通过通信及数据采集前端机获得来自保护及监控智能装置和现场智能装置的信息,并下达控制指令,由保护及监控智能装置和现场智能装置实现对变配电设备的保护和测控功能。监控主机完成图形监视、报表生成、曲线分析、系统管理等功能。

　　(2)通信及数据采集前端机。通信及数据采集前端机用于与底层现场设备通信并实现实时数据采集,以及同工厂DCS系统的接口。通信及数据采集前端机兼容工程所涉及的有关设备和系统的通信协议。

　　(3)现场智能装置。现场智能装置完成低压开关的开关量采集(遥信)、模拟量采集(遥测)、开关操作(遥控)、开关保护、电动机保护等功能,以及电量采集和开关分合位置的开关量采集(遥信)等。

　　(4)通信网络。它是系统中关键部分。它像整个监控系统的神经网一样,系统各部分通过通信网络连接,在保证可靠性和抗干扰能力的前提下,通信介质采用屏蔽双绞线或光纤。

　　三. 典型智能低压配电管理系统

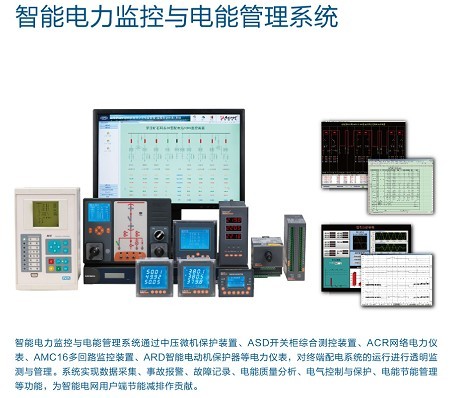

　　3.1 Acrel-3000简介

　　Acrel-3000系列电能管理系统是安科瑞电气股份有限公司紧密把握电力系统用户的需求，遵循电力系统的标准规范而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。

　　Acrel-3000型电能管理系统可对低压设备消耗的电能进行分项计量。其软件运行于windows操作系统，包括windows2000、windows NT、windowsXP等windows系列操作系统。系统除了与本公司自主研发的仪表良好兼容外，还支持数百种硬件设备，包括目前流行的各种板卡、仪表、PLC等。支持各种常用电力通信规约，如部颁CDT规约、POLLING、1801、101、DNP等电力规约。

　　3.2 系统功能

　　3.2.1 前台人机交互界面

　　设计适合客户要求的交互界面;标准图元库，方便调用组合;实时数据采集和显示;数据信息的自动逻辑计算和处理;设备参数远程更改设定。

　　3.2.2 曲线及报表管理设置

　　客户要求的电参量的趋势曲线;正/反向有/无功电度的历史趋势;设计满足客户需求的各种报表;自动生成电能计量的日、月、年报表;可根据常用的MS Excel设置模板并生成相应报表，使用户轻松使用;查询任意时刻报表、显示并打印。

　　3.2.3 后台数据库管理

　　应用广泛的数据库软件如Access、MSSQL;建立开放式、网络化数据库;存储指定年限或所有的数据信息;软件系统实现的动态链接库;实时数据信息更新安全可靠;支持C/S、B/S方式，实现数据远传。

　　3.2.4 多级权限用户管理

　　密码登录后台，保证设置安全;高权限对低权限管理，分级操作，各权限均具修改密码功能。

　　3.2.5 通讯管理设置

　　各串口自主配置，操作方便;不同设备的通讯协议选择;通讯波特率自主选择;系统根据选择结果自动对该前置机某端口所连各设备进行统一的遥控配置。

　　3.2.6 网络功能

　　双机热备功能，支持双机、双网、双设备等冗余，并采用热备份的形式确保系统稳定可靠的运行，配置简单、方便。网络上任意一台机器可指定为I/O服务器(即前置机)，网络上的其他机器可方便地从该机器上获取数据。

　　3.3 软件界面

　　3.3.1 数据采集

　　



　　可采集和处理电力系统常用的各种遥测量、遥信量、脉冲量等。如：遥测量：电压、电流、有功、无功等;遥信量：开关状态、刀闸位置、保护动作信号、事故跳闸总信号、预告信号等;脉冲量：电度量、周波、时间量、设备参数、保护定值等;非电量：温度、压力、湿度、火灾报警、防盗报警等。

　　



　　3.3.2 主界面显示

　　如图所示，主界面左侧为功能导航模块，右侧根据用户需求，显示出一目了然的用电饼图和电量分析报表，方便用户及时准确的把握用电信息。

　　3.3.3 日、月抄表数据的查询

　　



　　



　　



　　



　　



　　可进行自定义查询，打印输出。

　　3.3.4 系统运行状况图

　　系统开关量、模拟量、脉冲量一览表，记录开关量变位动作次数，系统各保护装置保护投退表、保护定值表、各微机装置内信号表，系统安全运行天数。系统各脉冲电量读取，日、月、年统计一览表等。

　　



　　3.4性能指标

　　平均无故障工作时间>30000h;

　　遥测传送时间<3s;

　　遥信量：遥信变位时间<3s，遥信正确率100%;

　　遥控、遥调：遥控、遥调传送时间<3s，遥控正确率100%;

　　屏幕画面调用响应时间<3s;

　　告警响应时间<2s;

　　画面实时数据更新时间<3s;

　　开关量在数据库中更新时间<2s;

　　模拟量在数据库中更新时间<2s;

　　系统容量根据硬件配置的扩充无限扩容。

　　3.5 应用方案

　　
