直流电压变送器



　　直流电压变送器是一种将电网中的直流电压隔离变送成线性的直流模拟信号的装置。

　　直流电压变送器知名品牌有江阴斯菲尔JD194-BS5U系列电压变送器，安科瑞电气股份有限公司BD-DV电压变送器。杭州祥正海盐涵普FP0W201、FPK201电压变送器

　　下面以安科瑞电气股份有限公司BD-DV为例，介绍直流电压变送器的功能及应用。

　　

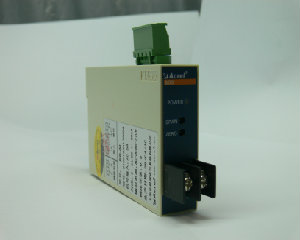

　　安科瑞电气股份有限公司电压变送器BD-DV

　　BD-DV电压变送器是将电网中的直流电压隔离变送成线性的直流模拟信号。

　　符合标准

　　GB/T13850-1998、IEC-688

　　适用环境

　　工作温度：-10℃~55℃

　　储存温度：-25℃~70℃

　　相对湿度：≤90%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　输入信号

　　测量范围：DC 0~10V，0~75mV，DC 0~300V

　　电流过载：持续1.2倍，瞬时电流10倍/1秒

　　输出信号

　　输出：DC 4~20mA、0~20mA、0~5V、0~10V

　　负载：电流输出时≤600Ω，电压输出时≥1000Ω

　　工作电源

　　AC 85V~265V 或DC 100V~350V

　　精度等级 0.5级，0.2级

　　温度漂移系数

　　精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃

　　绝缘电阻 ≥100MΩ

　　响应时间 <400ms

　　工频耐压 辅助电源/输入/输出2kV/1min,50Hz

　　安装方式

　　BD-DV电流变送器采用标准35mm导轨安装，或者用螺钉固定

　　选型

　　安科瑞电气股份有限公司直流电压变送器BD-DV

　　直流电压变送器，可将DC 0~10V，0~75mV，DC 0~300V电压隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V等模拟信号;标准35mm导轨安装。

　　范例

　　型 号：BD-DV

　　输 入：DC 0~10V

　　输 出：DC 4-20mA

　　精 度：0.2级

　　辅助电源：AC220V/50Hz

　　型 号：BD-DV

　　输 入：DC 0~300V

　　输 出：DC 4-20mA

　　精 度：0.5级

　　辅助电源：DC220V
