交流电流隔离器



　　交流电流隔离器可以对电流等电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表(如PLC)、各种A/D转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。

　　交流电流隔离器知名品牌主要有安科瑞电气股份有限公司BM-AI/IS，魏德米勒Waveseries系列、Decipak系列等等。

　　下面以安科瑞电气股份有限公司BM-AI/IS产品为例,介绍交流电流隔离器的功能和技术参数。

　　

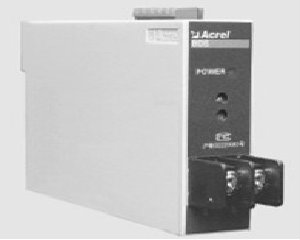

　　安科瑞电气股份有限公司交流电流隔离器

　　适用环境

　　工作温度：-10℃~+55℃

　　储存温度：-25℃~+70℃

　　相对湿度：≤93%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　精度等级

　　0.5级，0.2级

　　输入信号

　　AC 0~1A或AC0-5A

　　AC500V

　　输出信号

　　DC 4~20mA

　　负载

　　电流输出时≤500Ω，电压输出时≥1000Ω

　　电源

　　DC 24V(允许范围DC 18V~32V)

　　温度漂移系数

　　0.5级时≤200ppm/℃，0.2级时≤100ppm/℃

　　响应时间

　　<400ms

　　绝缘电阻

　　≥100MΩ

　　隔离电压

　　辅助电源、输入、输出两两之间2kV/1min,50Hz

　　安装方式

　　TS35导轨

　　选型

　　BM-AI/IS隔离器可以直接将AC5A及以下的交流电流信号经电气隔离转换为DC4-20mA输出信号。回路工作状态和输出电平由LED显示，隔离器内设有浪涌保护回路，适用于恶劣环境。

　　范例

　　型 号：BM-AI/IS

　　辅助电源：DC 24V

　　输入信号：AC 0-5A

　　输出信号：DC 4~20mA
