电力变送器



　　一.概述

　　电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号装置。

　　电力变送器知名品牌有安科瑞电气股份有限公司BD系列电力变送器，江阴斯菲尔JD194系列，上海二工800H系列。下面以安科瑞电气股份有限公司BD系列为例，介绍电流电力变送器的功能及应用。

　　二.技术参数

　　符合标准

　　GB/T13850-1998、IEC-688

　　适用环境

　　工作温度：-10℃～55℃

　　储存温度：-25℃～70℃

　　相对湿度：≤90%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　输入信号

　　可选择下列输入信号：

　　电流：单相直流电流、单相交流电流、三相电流

　　电压：单相直流电压、单相交流电压、三相三线电压、三相四线电压

　　有功功率：三相三线有功功率、三相四线有功功率

　　无功功率：三相三线无功功率、三相四线无功功率

　　功率因数

　　频率

　　热电阻(带显示)

　　多电量数字信号

　　输出信号

　　输出：DC 4～20mA、0～20mA、0～5V、0～10V

　　负载：电流输出时≤600Ω，电压输出时≥1000Ω

　　工作电源

　　AC 85V～265V 或DC 100V～350V

　　温度漂移系数

　　精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃

　　响应时间 <400ms

　　绝缘电阻 ≥100MΩ

　　精度等级 0.5级，0.2级

　　工频耐压 辅助电源/输入/输出2kV/1min,50Hz

　　安装方式

　　电力变送器采用标准35mm导轨安装，或者用螺钉固定

　　三.选型

　　安科瑞电气股份有限公司电力变送器BD系列可按如下选型

　　



　　四.选型范例

　　型 号：BD-AI

　　输 入：AC 5A

　　输 出：DC 4-20mA对应0～5A

　　辅助电源：AC220V/50Hz

　　五.外型

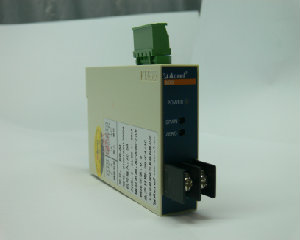

　　BD-AI、BD-AV 、BD-DI 、BD-DV、BD-TR外型：

　　



　　BD-3I3、BD-3V3 、BD-4V3 、BD-39、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外型：

　　
