单相交流电流变送器



　　单相交流电流变送器是一种将电网中的交流电流隔离变送成线性的直流模拟信号的装置。

　　单相交流电流变送器知名品牌有江阴斯菲尔JD194-BS4I，安科瑞电气股份有限公司BD-AI，深圳亚特尔PROEXS32。丹东华通测控ET-700，杭州祥正海盐涵普FP0W201等。

　　下面以安科瑞电气股份有限公司BD-AI为例，介绍电流变送器的功能及应用。

　　

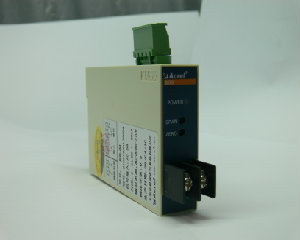

　　安科瑞电气股份有限公司电流变送器BD-AI

　　BD-AI电流变送器是将电网中的电流隔离变送成线性的直流模拟信号，同时可带有标准的 RS-485通讯接口，采用 Modbus-RTU通讯协议，保证了上位机通讯的快速可靠。

　　符合标准

　　GB/T13850-1998、IEC-688标准。

　　适用环境

　　工作温度：-10℃~55℃

　　储存温度：-25℃~70℃

　　相对湿度：≤90%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　输入信号

　　测量范围：AC 0~1A、0~5A

　　电流过载：持续1.2倍，瞬时电流10倍/1秒

　　频率：45Hz~65Hz

　　输出信号

　　输出：DC 4~20mA、0~20mA、0~5V、0~10V

　　负载：电流输出时≤600Ω，电压输出时≥1000Ω

　　工作电源

　　AC 85V~265V 或DC 100V~350V

　　温度漂移系数

　　精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃

　　绝缘电阻 ≥100MΩ

　　响应时间 <400ms

　　工频耐压 辅助电源/输入/输出2kV/1min,50Hz

　　安装方式

　　BD-AI电流变送器采用标准35mm导轨安装，或者用螺钉固定

　　选型

　　安科瑞电气股份有限公司电流变送器BD-AI-T

　　单相交流电流变送器，采用真有效值测量电路，可对各种正弦波或非正弦波正确测量，可将AC0~1A、AC0~5A交流电流隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V模拟信号;标准35mm导轨安装。

　　范例

　　型 号：BD-AI

　　输 入：AC 0~1A

　　输 出：DC 4-20mA

　　精 度：0.2级

　　附加功能：RS485通讯接口、Modbus协议

　　辅助电源：AC220V/50Hz

　　型 号：BD-AI-T

　　输 入：AC 0~5A

　　输 出：DC 4~20mA

　　精 度：0.5级

　　辅助电源：DC220V
