产品详细说明

一、用户端电能表产品线

终端计量系列：

1、基础计量

2、多功能计量（多电参量计量）

二、用户端电能管理解决方案

1、国网集抄形式主要分4层，主站、集中器、采集器、终端仪表

目前阶段，有很多招标项目或大型电能集抄系统会借鉴或直接采纳国网系统形式，对于此系统，我司终端仪表可在现有基础上稍加修改以适应（具体要看项目要求），并且今年项目组计划调研此系统中的采集器与集中器。

2、一般的能耗监测系统分为三层主站、采集、终端计量元件

三、产品详细介绍

1 　概述

　　终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

2 　适用环境
正常工作温度：-10℃～+45℃
极限工作温度：-20℃～+60℃
储存温度：-40℃～+70℃
相对湿度：≤95%（无凝露）
海拔高度：≤2500m

3 　产品选型一览表

4 　产品介绍

4.1 DDS1352计量仪表

4.1.1功能
● 计量
计量单相有功总电能，反向计入总电能
● 显示
6位宽温型LCD显示；有功电能脉冲LED指示
● 输出
有功电能脉冲输出，无源光电隔离型输出端口

4.1.2技术参数

4.1.3外形尺寸（mm）

　正视图　　　　　　　　　　　侧视图　　

4.1.4接线端子

4.2 DDSD1352计量仪表
4.2.1 功能（■代表：标配功能；□代表：可选功能）

4.2.2 技术参数

4.2.3 外形尺寸（mm）

4.2.4 接线端子

4.3 DDSY1352计量仪表

4.3.1功能
● ?计量双方向有功电能（反向计入正向）
●? 预付费功能，实现先交费后用电
●? 预报警与专用预付费断路器控制信号输出功能
●? 采用接触式逻辑加密卡，确保电量、电费等数据安全存储
●? 有功电能脉冲输出，光电隔离
●? LCD液晶显示
●? 多电参量测量
●? RS485通讯，Modbus-RTU协议（可选）
●? 配套的IC卡预付费管理系统，采用大型数据库、数据容错和高强度动态加密等先进的技术，操作方便，安全性和可靠性极高。具有完备的售电管理功能功能

4.3.2技术参数

4.3.3外形尺寸（mm）

4.3.4 接线端子

4.4 DDSF1352计量仪表

4.4.1功能
● 计量
计量单相有功总电能，反向计入总电能并单独累计
● 测量
测量单相电压、电流
● 分时
百年日历、时间，闰年自动切换，最大可设置3个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、当前费率LED指示
● 输出
有功电能脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）

4.4.2技术参数

4.4.3 外形尺寸（mm）

4.4.4 接线端子

4.5 DTSF1352计量仪表
4.5.1功能
● 计量
计量总有功电能，反向计入总电能
● 分时
百年日历、时间，闰年自动切换，最大可设置4个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
● 输出
有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）

4.5.2 技术参数

4.5.3 外形尺寸（mm）

4.5.4 接线端子

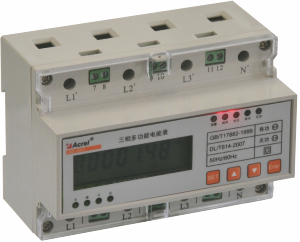

4.6 DTSD1352计量仪表
4.6.1功能
● 计量
计量总的正反向有功和无功电能（4象限电能）
● 测量
测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
● 需量
有功、无功功率最大需量统计
● 分时
百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
● 输出
有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）
