供应ARTU-T低压变频监控装置

2 　技术指标

3 　安装接线
3.1　装置采用Din35导轨安装方式，外形尺寸如下：

3.2　接线说明

4 　使用指南

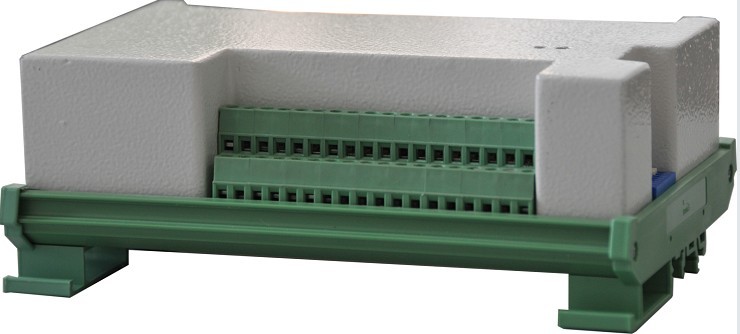

4.1　产品外观说明

4.2　通讯指南
4.2.1 查询数据命令(功能码03H或04H)
主机发送查询数据帧格式如下：
　　从机地址 + 功能码 + 数据起始地址 + 数据寄存器个数 + CRC16
从机回送数据帧格式如下：
　　从机地址 + 功能码 + 数据字节长度N + N×bytes数据 + CRC16
例如，查询1号从机的三相电流、电压数值的数据帧（Hex）为：
01，03，00，30，00，06，C5，C7
从机回送数据（假设电流、电压数据均为0）如下：
　　01，03，0C，00，00，00，00，00，00，00，00，00，00，00，00，93，70
4.2.2 写寄存器命令(功能码10H)
主机发送数据帧格式如下：
　　从机地址 + 功能码 + 数据起始地址 + 写寄存器个数 + 写数据字节长度N + N×bytes数据 + CRC16
从机回送数据帧格式如下：
　　从机地址 + 功能码 +数据起始地址 + 写寄存器个数 + CRC16
例如，写1号从机的继电器输出控制寄存器，使DO1和DO6吸合，其余断开，主机发送（Hex）：
01，10，00，0A，00，01，02，00，21，66，E2
设置成功后，从机回送：
01，10，00，0A，00，01，21，CB
4.3　数据地址表

4.4　数据格式说明
中频信号频率测量结果（数据地址000CH）。该寄存器数据为十六位无符号整型，待测信号的频率值分辨率为0.1Hz，即如读出值为01F4H(十进制500)，则实际频率为50.0Hz。
 　直流信号采集结果（数据地址0010H～0017H）。该寄存器数据位十六位有符号整型，待测信号的电流值分辨率为0.01mA，即如读出值为3E8H(十进制1000)，则实际电流值为10.00mA。数值为负时，表示实际信号接线与产品表示相反。
 　交流电流、电压有效值测量结果（数据地址0030H～0035H）。该寄存器数据为十六位无符号整型，电压分辨率为0.1Hz，通讯读取数据结果除以10即可，电流分辨率为0.001A，通讯读取数据结果除以1000即可。
