直流电流/电压隔离器

　直流电流、电压隔离器可以对电流、电压等电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表(如PLC)、各种A/D转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。

　　直流电流、电压隔离器知名品牌主要有安科瑞电气股份有限公司BM-DI/IS、BM-DV/IS，魏德米勒Waveseries系列、Decipak系列等等。

　　下面以安科瑞电气股份有限公司BM-DI/IS产品为例,介绍直流电流、电压隔离器的功能和技术参数。

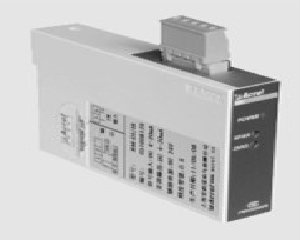

 安科瑞电气股份有限公司直流电流、电压隔离器

　　适用环境

　　工作温度：-10℃~+55℃

　　储存温度：-25℃~+70℃

　　相对湿度：≤93%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　精度等级

　　0.5级，0.2级

　　输入信号

　　DC 4~20mA或0~20mA

　　DC 0~5V或0~10V

　　输出信号

　　DC 4~20mA

　　负载

　　电流输出时≤500Ω，电压输出时≥1000Ω

　　电源

　　DC 24V(允许范围DC 18V~32V)

　　温度漂移系数

　　0.5级时≤200ppm/℃，0.2级时≤100ppm/℃

　　响应时间

　　<400ms

　　绝缘电阻

　　≥100MΩ

　　隔离电压

　　辅助电源、输入、输出两两之间2kV/1min,50Hz

　　安装方式

　　TS35导轨

　　选型

　　BM-DI/IS和BM-DV/IS为输出回路供电的二线制直流隔离器，可以将现场的直流电流、电压信号经电气隔离变换为DC4-20mA电流信号输出。隔离器内设有浪涌保护电路，适用于恶劣环境。

　　范例

　　型 号：BM-DI/IS

　　辅助电源：DC 24V

　　输入信号：DC 4~20mA

　　输出信号：DC 4~20mA

　　型 号：BM-DV/IS

　　辅助电源：DC 24V

　　输入信号：DC 0~5V

　　输出信号：DC 4~20mA
