有功功率变送器

　有功功率变送器是一种将电网中的有功功率隔离变送成线性的直流模拟信号的装置。

　　有功功率变送器知名品牌有江阴斯菲尔JD194-BS4P系列功率变送器，杭州祥正海盐涵普FPWA201、FPKA201系列功率变送器，安科瑞电气股份有限公司BD-3P、BD-4P功率变送器。

　　下面以安科瑞电气股份有限公司BD-3P为例，介绍功率变送器的功能及应用。

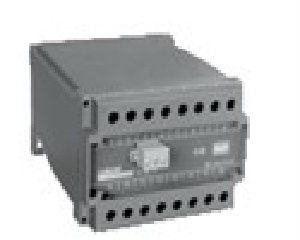

安科瑞电气股份有限公司功率变送器BD-3P

　　BD-3P有功功率变送器测量电网中的有功功率，并将有功功率隔离变送成线性的直流模拟信号。

　　符合标准

　　GB/T13850-1998、IEC-688

　　适用环境

　　工作温度：-10℃~55℃

　　储存温度：-25℃~70℃

　　相对湿度：≤90%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　输入信号

　　测量范围：AC 1A、5A，AC 100V、220V、380V

　　过载：

　　电流：持续1.2倍，瞬时电流10倍/1秒;

　　电压：持续1.2倍，瞬时电压2倍/1秒;

　　频率：45Hz~65Hz

　　输出信号

　　输出：DC 4~20mA、0~20mA、0~5V、0~10V

　　负载：电流输出时≤600Ω，电压输出时≥1000Ω

　　工作电源

　　AC 85V~265V 或DC 100V~350V

　　温度漂移系数

　　精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃

　　响应时间 <400ms

　　绝缘电阻 ≥100MΩ

　　精度等级 0.5级，0.2级

　　工频耐压 辅助电源/输入/输出2kV/1min,50Hz

　　安装方式

　　BD-3P、BD-4P功率变送器采用标准35mm导轨安装，或者用螺钉固定

　　选型

　　安科瑞电气股份有限公司功率变送器BD-3P

　　有功功率变送器，可将有功功率隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V;标准35mm导轨安装。

　　范例

　　型 号：BD-3P

　　输 入：电流5A 电压100V 功率866W

　　输 出：DC 4~20mA对应0~866W

　　电力网络：三相三线

　　辅助电源：AC220V/50Hz
