有功功率/无功功率/电流组合变送器

　有功功率/无功功率/电流组合变送器是一种将有功功率、无功功率及电流隔离变送成线性的直流模拟信号的装置。

　　有功功率/无功功率/电流组合变送器知名品牌有广州汉光JA866-3P/Q/I系列、安科瑞电气股份有限公司BD-3P/Q/I、BD-4P/Q/I组合变送器。

      下面以安科瑞电气股份有限公司BD-3P/Q/I为例，介绍有功功率/无功功率/电流组合变送器的功能及应用。

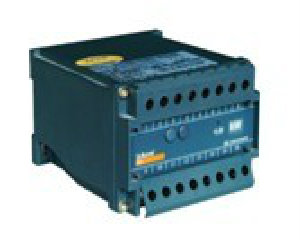

　　安科瑞电气股份有限公司功率/电流组合变送器BD-3P/Q/I

　　BD-3P/Q/I有功功率/无功功率/电流组合变送器可测量有功功率、无功功率、电流，并将其变换为线性输出的直流信号。产品符合GB/T13850-1998、IEC-688标准。

　　适用环境

　　工作温度：-10℃~55℃

　　储存温度：-25℃~70℃

　　相对湿度：≤90%RH，不结露，无腐蚀性气体场所

　　海拔高度：≤2500m

　　技术参数

　　输入信号

　　测量范围：AC 1A、5A，AC 100V、220V、380V

　　过载：

　　电流：持续1.2倍，瞬时电流10倍/1秒;

　　电压：持续1.2倍，瞬时电压2倍/1秒;

　　频率：45Hz~65Hz

　　输出信号

　　输出：DC 4~20mA

　　负载：≤600Ω

　　工作电源

　　AC 85V~265V 或DC 100V~350V

　　温度漂移系数

　　精度等级为0.5级时≤200ppm/℃，精度等级为0.2级时≤100ppm/℃

　　响应时间 <400ms

　　绝缘电阻 ≥100MΩ

　　精度等级 0.5级，0.2级

　　工频耐压 辅助电源/输入/输出2kV/1min,50Hz

　　安装方式

　　BD-3P/Q/I有功功率/无功功率/电流组合变送器采用标准35mm导轨安装，或者用螺钉固定

　　选型

　　安科瑞电气股份有限公司有功功率/无功功率/电流组合变送器BD-3P/Q/I

　　三相三线有功功率/无功功率/电流组合变送器，测量有功功率、无功功率、电流并将其隔离变送输出DC 4~20mA，标准35mm导轨安装。

　　范例

　　型 号：BD-3P/Q/I

　　输 入：电流5A 电压100V

　　输 出：三路DC 4-20mA

　　电力网络：三相三线

　　辅助电源：AC220V/50Hz

　　型 号：BD-4P/Q/I

　　输 入：电流5A 电压380V

　　输 出：三路DC 4-20mA

　　电力网络：三相四线

　　辅助电源：AC220V/50Hz
