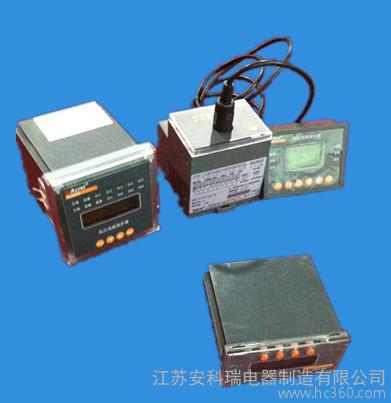

ALP200、ALP220、ALP320智能低压线路保护装置

概述
        ALP200、ALP220、ALP320 系列智能型低压线路保护器（以下简称ALP），适用于额定电压至AC 660V、额定电流至AC 400A、额定频率为50/60Hz 的低压系统。产品体积小，结构紧凑，安装方便，是低压馈线终端的保护、监测和控制的新型智能化综合装置。
       ALP 系列产品集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、
面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。适用于煤矿、石化、冶炼、电
力、船舶、以及民用建筑等领域。

产品特点
■ 辅助电源支持AC 85V～265V/DC 110V～350V 或AC 380V±10%（需另配380V 电源模块）。
■ 测量功能包括保护回路的电流、电压测量和其他参数如功率、剩余电流（漏电流）的测量。
■ 具有反时限过流、低定时限过流、高定时限过流、低定时限零序、高定时限零序、反时限零
序、断相保护、电流不平衡、需量保护、联动保护、欠压保护、过压保护、漏电保护等功能。
■ 过流保护和零序过流保护具有多个反时限特性可选。
■ 最多9 路DI 无源干接点输入，信号电源采用内置DC24V 电源。
■ 最多5 路DO 输出，用于保护跳闸、遥控和报警。
■ 具有标准的RS-485 通讯接口，采用ModbusRTU，保证了上位机通讯的快速可靠。
■ 具有DC4-20mA 模拟量输出接口，可设定多项模拟量参数。
■ 具有系统时钟和8 次故障记录功能，系统时钟记录当前时间（日、时、分、秒），故障记录
功能记录故障原因。
■ 采用全中文液晶显示界面。

型号说明
表1 ALP 系列型号说明



订货范例：
如需ALP200 低压线路保护器提供如下功能：
电流规格1A、带4-20MA 变送输出、带漏电流测量
对应型号：“ALP200-1A/ML”
如需ALP220 低压线路保护器提供如下功能：
电流规格100A、带4-20MA 变送输出
对应型号：“ALP220-100A/M”
如需ALP320 低压线路保护器提供如下功能：
电流规格400A、带4-20MA 变送输出、带漏电流测量
对应型号：“ALP320-400A/ML”

主要技术指标
表2 主要技术指标





功能配置
产品功能配置如表3 所示。
表3 功能配置









控制器模块外形及安装尺寸
ALP200 控制模块外形尺寸如图1 所示。（单位：mm）

图1 ALP200 控制模块外形及安装尺寸

ALP220 控制模块外形尺寸如图2 所示。（单位：mm）

图2 ALP220 控制模块外形及安装尺寸

ALP320 主体控制模块采用标准DIN35 导轨安装,其外形尺寸如图3 所示。

图3 ALP320 主体控制模块外形及安装尺寸
