1 概述
随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。
2 参照标准
YD/T 939-2005 传输设备用电源分配列柜
YD/T 585-1999 通信用配电设备
YD/T 944-2007 通信电源设备的防雷技术要求和测试方法
YD/T 638.3-1998 通信电源设备型号命名方法
3系统功能
■进线监测：
1）三相电压、三相电流、系统频率；
2）各相及总的有功功率、无功功率、视在功率、功率因数；
3）各相及总的有功电能、无功电能；
4）电压不平衡度、电流不平衡度；
5）进线开关监测。
6）可选配监测谐波电流；
■ 出线监测：
1）额定电流设置、各相电流值；
2）负载百分比；
3）开关量状态监测；
4）各相有功功率、无功功率、视在功率、功率因数；
5）各相有功电能、无功电能；
6）能任意配置出线回路每个回路的相位。
■告警功能：
1）进线过电流2段阀值越限告警，可任意设定告警值；
2）进线欠电流2段阀值越限告警，可任意设定告警值；
3）进线过压、欠压、缺相、过频率、低频率越限告警；
4）声光告警功能。
■事件记录：
1）各种电参量越限报警记录
2）开关量动作事件记录。

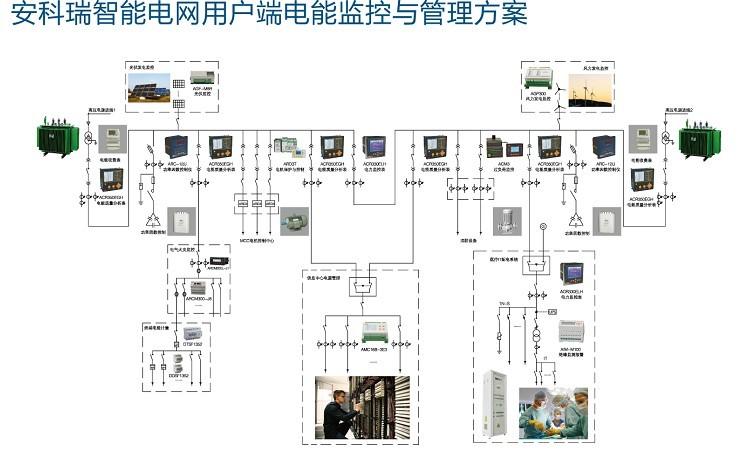

4数据中心产品选型
5精密电源配电柜
ADPF电源配电柜针对数据中心机房能源监控要求，综合采集所有能源数据，通过显示单元，实时反映电能质量数据，实现对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率，为实现全方位绿色IDC提供可靠保障。
5.1技术参数
5.2产品命名规则
5.3 主要特点
-
柜体采用优质冷轧钢板制作，表面静电喷涂，美观大方。
-
采用模块化、标准化设计，配置灵活，生产方便。
-
柜体内部布线方便、可靠、美观。
-
监测两路交流市电输入（三相四线制）或UPS输入的全部电参数（包括电压、电流、功率、功率因数、电度、频率等）。
-
监视馈出开关状态、交流输入状态、熔丝状态以及防雷器状态，并在故障时及时报警。
-
柜面配置彩色触摸屏，形象显示数据，并可通过RS485接口与上位机进行通信，实现数据采集、储存、查询以及转发。
5.4安装
-
安装环境必须满足技术参数中所列环境要求，如需在此外环境中使用，请咨询上海安科瑞电气股份有限公司
-
注意安装表面必须符合承重要求
-
ADPF前后开门，采用正面操作、后面维护，应在ADPF的正面和后面分别预留800mm操作维护空间
-
ADPF应安装固定于水泥地面或安装支架上（请勿吊装，否则会造成柜体结构变形或者损坏）
5.5接线
-
ADPF顶部和底部均提供进线孔，用户可根据现场需要采用上进线或下进线。
-
如果进出线过多或过粗导致进线孔位不够用，可将整块挡板拆下以便走线。如需拆下挡板进行走线，接线完毕，用户需自备防火泥封堵进线孔。
-
机柜内壁左右两侧各提供一根扎线梁，柜内走线时，需使用扎线梁上的扎线孔将电缆绑扎固定。
-
用户应在机柜外部配置电缆固定支架固定电缆和支承电缆重量，柜内接线端子不能作为电缆连接受力件。
5.6 操作显示面板
通过操作显示面板，用户可方便地了解ADPF的工作状态，查询所有ADPF的参数和告警信息，并进行相关设置。ADPF柜体内显示面板选用昆仑通泰的TPC7062 。
-
高清：800 × 480分辨率，体验精致、自然、通透
-
真彩：65535色数字真彩，丰富的图形库，享受顶级震撼画质
-
可靠：抗干扰性能达到工业III级标准，采用LED背光，寿命长
-
配置：ARM9内核、400M主频、64M内存、128M存储空间
-
环保：低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约
-
尺寸(W×H×D):226.5mm×163mm×36mm(开孔尺寸:215mm×152mm)
6产品介绍
6.1APMD710电能质量监测仪表
6.2 AMC16系列多回路监控仪表
6.3 AMC16B系列多回路监控仪表
6.4 PZ系列可编程智能电测仪表
6.5附件
1.AKH-0.66 Z型电流互感器
2.AKH-0.66W-12系列微型电流互感器
该产品为方圆型，一次电流10-100A，输出为20mA等小电流信号，与我公司生产的AMC16多回路电力仪表配套使用，产品具有体积小，精度高，带载能力强，安装方便等优点，为用户实现多回路监控节约成本。
3.AKH-0.66K-Φ20开口电流互感器
专利产品，外形美观，接线方便。一次电流2-75A，输出为2mA、5mA、10mA、20mA、30mA、50mA等电流信号，上盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。
4.AHBC-LTA-100A霍尔传感器
-
产品特点
AHBC-LTA-100A霍尔传感器额定测量电流为DC 100A（线性范围为0~±15A DC），输出电流为50mA±0.6%，超出100A，则另选型号。
注:配霍尔传感器时应外配一个开关电源，±15V/2A输出，推荐D-20。
7、应用案例
