产品详细说明

　　智能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

　　智能网络电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

　　智能电力仪表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列，国内知名品牌有安科瑞电气股份有限公司ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等。下面以安科瑞电气股份有限公司智能电力仪表ACR220EL为例,阐述智能网络电力仪表的功能及应用。

　　产品概述

　　ACREL公司集多年的专业经验，推出了ACR系列网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统(SCADA)的前端;可联网使用，亦可单独使用。

　　ACR系列智能网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，以满足自动化通信系统要求，使用低成本的屏蔽双绞线配线即可构造可靠的通讯网络。不管是在微弱之照度下，还是在完全漆黑的情况下高亮度发光LED显示器和有背光支持的LCD显示都会为您提供清晰的数据显示。

　　对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。

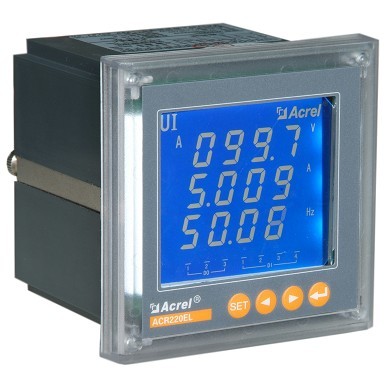

　　安科瑞电气股份有限公司智能网络电力仪表ACR220EL

　　符合标准及电磁兼容

　　ACR系列智能网络电力仪表遵循高可靠性的工业标准，采用多种隔离及抗干扰措施，能够可靠地在高干扰电力系统环境中运行,产品业已通过IEC标准的电磁兼容测量，具体标准如下：

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　应用领域

　　ACR系列智能网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。

　　能源管理系统

　　变电站自动化

　　配电网自动化

　　小区电力监控

　　工业自动化

　　智能建筑

　　智能型配电盘、开关柜

　　性能特点

　　ACREL公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了ACR系列网络电力仪表。产品的设计充分考虑了成本效能化、智能性和可靠性，有以下特点：

　　可直接从电流、电压互感器接入信号;

　　可任意设定PT/CT变比;

　　仪表显示可滚动设置;

　　I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计;

　　多块仪表可设置不同地址;

　　可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);

　　蓝屏背光LCD显示，可视度高;

　　方便安装，接线简单，工程量小;

　　仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;

　　四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

　　功能简介

　　电气参数测量

　　ACR220EL智能电力仪表可以实时测量下列电气参数：

　　■ 电压V：三相相电压、线电压

　　■ 电流I：三相线电流及其平均、中线电流

　　■ 有功功率P：各相有功功率和总有功功率

　　■ 无功功率Q：各相无功功率和总无功功率

　　■ 视在功率S：各相视在功率和总视在功率

　　■ 功率因数PF：各相功率因数和系统功率因数

　　■ 频率F：系统的频率

　　电能计量功能

　　ACR220EL可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。

　　分时计费及最大需量记录

　　具有复费率电能计量功能，复费率电能一天最多可分8个时段、4种费率(尖、峰、平、谷)来完成电能的分时计量，同时具有最大需量记录功能最大需量纪录及12个月电能统计，所有数据可通过通讯读取。

　　I/O模块

　　ACR220EL智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入(DI)用于监视开关量输入的状态;4路继电器输出(DO)模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。

　　变送器输出

　　模拟量输出：最多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、PA、PB、PC、P总、QA、QB、QC、Q总、SA、SB、SC、S总、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。

　　通讯模块

　　提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址(Addr)，通讯速率(buad)也可通过设置选择。

　　技术规格参数

　　测量精度

　　电压 0.2%

　　电流 0.2%

　　有功功率 0.5%

　　无功功率 0.5%

　　视在功率 0.5%

　　功率因数 0.2%

　　有功电度 1%

　　无功电度 1%
