电力质量分析仪表



　　电力质量分析仪表具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥信输入、遥控输出以及网络通讯等功能，其中ACR230ELH/ACR330ELH同时还具有电网波形实时跟踪显示和SOE事件记录功能，主要用于对电网供电质量的综合监控诊断及电能管理。

　　电力质量分析仪表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列，国内知名品牌有安科瑞ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等等。

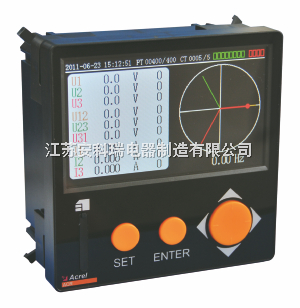

　　下面以安科瑞电力质量分析仪表ACR330ELH为例,介绍电力质量分析仪表功能及技术参数。

　　



　　电力质量分析仪表

　　LCD显示、全电参量测量(U、I、P、Q、PF、F、S);四象限电能计量、复费率电能统计;THDu，THDi、2-31次各次谐波分量;电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算;电网电压电流正、负、零序分量(含负序电流)测量;4DI+3DO(DO3做过压、欠压、过流、不平衡报警);RS485通讯接口、Modbus协议或DL/T645规约，适用于高压重要回路或低压进线柜中。

　　适用环境

　　工作温度：-10℃~+45℃

　　储存温度：-25℃~+70℃

　　相对湿度：≤95%不结露

　　海拔高度：≤2500m

　　电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　技术参数

　　网络

　　三相三线、三相四线

　　精度等级

　　电流、电压：0.2级，

　　功率、有功电能：0.5级，

　　频率：0.05Hz，

　　无功电能：1级

　　输入电流

　　额定值：AC1A、5A

　　过负荷： 1.2倍额定值(连续) ;10倍额定值/1秒

　　功耗：<0.2VA(每路)

　　输入电压

　　额定值：AC57.7V/100V、220V/380V(400V)

　　过负荷： 1.2倍额定值(连续) ;2倍额定值/1秒

　　功耗：<0.2VA(每路)

　　工作电源

　　工作范围 AC85-270V

　　频率45-65Hz

　　功耗≤6VA(点阵式液晶)

　　功耗≤4VA(字段式液晶)

　　工频耐压

　　2kV/1min交流有效值

　　开关量输入

　　4路干接点输入，内置+5V电源

　　开关量输出

　　输出方式：2或3路继电器常开触点输出

　　触点容量：AC 250V/3A、DC 30V/3A

　　脉冲输出

　　输出方式:集电极开路的光耦脉冲，2路输出

　　脉冲常数: 10000、40000、160000 imp/kWh

　　通讯

　　RS485接口

　　MODBUS-RTU协议

　　波特率38400、19200、9600、4800可设定

　　外形及安装尺寸(mm)

　　ACR220ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。LCD显示(字段式液晶)

　　ACR230ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。LCD显示(点阵式液晶)

　　ACR320ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示(字段式液晶)

　　ACR330ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示(点阵式液晶)

　　专利及著作权

　　ACR220ELH、ACR230ELH著作权登记号：沪 DGY-2009-1283《安科瑞ACR230ELH电能质量分析仪软件V1.0》

　　ACR220ELH、ACR230ELH专利：电能质量分析仪表液晶显示面板，外观专利，专利号200830060356.X

　　范例

　　型 号：ACR220ELH

　　辅助电源：AC/DC220V

　　输入信号：380V 600A/5A 4DI/2DO

　　电 网：三相四线

　　通 讯：RS485/Modbus-RTU

　　型 号：ACR330ELH

　　辅助电源：AC/DC220V

　　输入信号：380V 800A/5A 4DI/3DO

　　电 网：三相四线

　　通 讯：RS485/Modbus-RTU
