智能开关柜操控装置

一.概述

　　开关柜智能操控装置功能强大，它以一体化布局配套于开关柜，简化了开关柜的面板设计，美化了面板布局。除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外，还具有电力综合参数测量功能，测量参数为：三相电压、三相电流、功率因数、有功功率计量、无功功率计量，使开关柜进一步智能化、网络化、数字化。

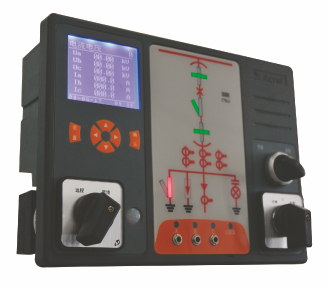

　　安科瑞电气股份有限公司ASD系列开关柜智能操控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

　　二.功能选型表

　　三.功能介绍

　　动态模拟图可以显示断路器分合闸指示，手车位置指示，接地开关位置指示和弹簧储能指示。

　　高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统，与相应电压等级的传感器配合使用，显示主回路带电情况并带有闭锁功能。

　　ASD300/ASD200具有温湿度数字控制，可显示现场的温度和湿度，并可根据需要自行设置加热、除湿、鼓风的上下限;ASD100具有温湿度模拟控制。

　　智能语音防误提示是在断路器和接地开关处于合闸状态时，若误操作小车位置，会有语音提示纠正操作。

　　人体感应通过感应周围红外场的变化感知有人接近，自动启动柜内照明。

　　电力参数测量包括测量主回路的电流、电压、有功功率、功率因数、电能等电力参数。

　　仪表面板上设有分闸合闸转换开关、远方就地转换开关、储能开关、照明按键，方便用户操作。

　　四.技术参数

　　五.专利及著作权

　　ASD300专利：用于开关柜综合指示装置的新型人体感应器--实用新型专利号200920075999.0

　　ASD300著作权登记号：沪 DGY-2010-0680《安科瑞ASD300测控软件V1.0》

　　六.订货范例

　　型 号：ASD100

　　辅助电源：AC/DC220V

　　温 度：±2℃

　　相对湿度：±5%

　　加热器电源：AC220V, AC110V

　　型 号：ASD200

　　辅助电源：AC/DC220V

　　温 度：±1℃

　　相对湿度：±5%

　　通 讯：RS485/Modbus-RTU

　　加热器电源：AC220V, AC110V

　　型 号：ASD300

　　电压输入：10KV/100V

　　电流输入：400A/5A

　　网 络 ：三相三线

　　辅助电源：AC/DC220V

　　温 度：±1℃

　　相对湿度：±5%

　　通 讯：RS485/Modbus-RTU

　　加热器电源：AC220V, AC110V

　　注：需提供一次方案图(电气原理图)
