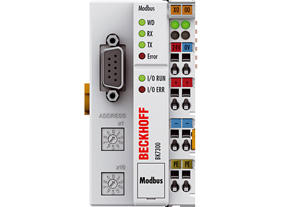

BK7300, BK7350 | Modbus 总线耦合器

BK73x0 总线耦合器用于连接 Modbus 总线系统和模块化、可扩展的电子端子排。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。BK7350“紧凑型”总线耦合器具有外形精巧、性价比高的特点。通过 K-bus 扩展，最多可以连接 255 个总线端子模块。
总线耦合器能自动识别所连接的端子模块，并自动将输入/输出分配到过程映像区的字中。第一个输入/输出信号占一个字（LSB）的第一位，从左边开始，依次排列。总线耦合器将其它信号插入到该字中。输入和输出之间有明显的区隔。如果输入或输出数目大于 16 位，总线耦合器则自动从一个新的字开始。
Modbus 有一个基于 RS485 接口的线型拓扑结构。Modbus 协议是一种开放性协议。BK73x0 支持 RTU 和 ASCII 协议。波特率是可变的，并可以直接通过总线耦合器上的旋转选择开关设置，也就是说，无需组态软件。
Modbus 总线耦合器支持各种 Modbus 功能，通过这些功能可以直接存取数字量和模拟量信号。BK7300 和 BK7350 也支持 Modbus 诊断功能，通过该诊断功能可以对故障进行检测，并将这些故障记录在计数器中。此外，总线耦合器诊断有故障或错误的报文，再将这些错误响应传送到控制器中。BK7300 和 BK7350 能够以广播方式发送数据，这表示多个总线耦合器可以通过一个报文同时寻址。
对模拟量 I/O、位置测量等复杂信号的处理
　　总线耦合器 BK73000 和 BK7350 可连接所有总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。
模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用最佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。
上电后，控制器自动执行所需配置。
