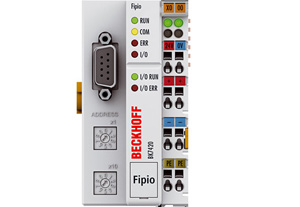

BK7420|Fipio “经济增强型” 总线耦合器

BK7420 总线耦合器用于连接 Fipio 总线系统和模块化、可扩展的电子端子排。一个节点由一个总线耦合器、1- 64 个任意数量的端子模块（通过 K-bus 扩展可达 255 个端子模块）组成。总线耦合器自动识别所连接的端子模块，并激活相关的传输协议。
TFipio 现场总线符合 WorldFIP 标准；通过 Schneider Alliances合作伙伴程序对外开放。对于电气连接，每个网段一般可连接 32 个通讯设备；若使用中继器，则最多可连接 4 个网段。其地址通过两个十六进制地址选择开关来设置。该总线耦合器的最大通讯波特率为1 Mbaud。总线耦合器能够自动检测波特率。现场总线通过一个 9 针 D-sub 接口来连接。
对模拟量 I/O、位置测量等复杂信号的处理
　　总线耦合器 BK7420 可连接所有总线端子模块。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有什么区别。控制器过程映像区内的信息以字节阵列的格式显示。
模拟量总线端子模块和多功能总线端子模块可以通过 KS2000 组态软件进行配置，以与每一个具体应用最佳匹配。根据不同型号，模拟量总线端子模块寄存器中包含有温度范围、增益值和线性化的特性曲线。使用 KS2000 组态软件，可以在 PC 上设置所需参数。总线端子模块可以用故障安全型方式永久存储这些设置。
上电时，控制器自动完成所需设置。
