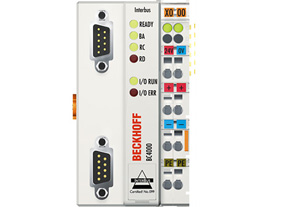

BC4000 | Interbus 总线端子模块控制器

总线端子模块控制器 BC4000 是一种集成有 PLC 功能的总线耦合器，有一个用于 Interbus 的现场总线接口。BC4000 是一种智能从站，并可在 Interbus 系统中作为一个非中央智能组件来使用。Interbus 是一种开放式现场总线系统，于 1987 年推出，它采用的是一种环状结构，在一条环路上最多可以连接 256 个站点。数据传输速率可达 500 kbaud。因此，传感器和执行器数据可以远距离传输。
一个节点由一个总线端子模块控制器、1 - 64 之间任意数量的端子模块以及一个总线末端端子模块组成。总线端子模块控制器可使用符合 IEC 61131-3 标准的 TwinCAT 编程系统进行编程。BC4000 的组态/编程接口用于装载 PLC 程序。
控制器自动识别所连接的总线端子模块，建立输入/输出与过程映像字节的联系。第一个输入/输出信号占一个字（LSB）的第一位，从左边开始，依次排列。控制器将其它信号插入到该字中。输入和输出区被清晰地区分开来。如果输入或输出的数量超过 16 位，则控制器会自动从下一个新的字开始。
用于分布式信号处理的控制器
BC4000 的TwinCAT 编程系统符合 IEC 61131-3 标准，独立于设备制造商。PLC 程序可以使用五种不同的编程语言（IL、FBD、LD、SFC、ST）编写。另外，TwinCAT 提供的很多调试功能（如断点、单步、监控，…）使调试更加方便。它还可以对周期时间进行调节和测量。
